MANÓMETRO DE PRECISIÓN CON MANGUERA

Para control de presión preciso de compartimientos de gas


3-558-R001
Alcance de indicación: 0 – 10 bar

3-558-R002
Alcance de indicación: 0 – 1.000 kPa

Se puede determinar exactamente la presión en compartimientos de gas mediante de un manómetro de precisión.

La manguera de conexión para aparatos de medida está equipada con un acoplamiento de cierre automático para que el gas SF6 no pueda escaparse a la atmosfera durante el procedimiento de prueba. El aparato puede transportarse en un maletín práctico de manera cómoda y segura.

Versión estándar:

  • Manómetro de precisión NG 160 / clase 0,6
  • Manguera de teflón de 1 m de largo con acoplamiento de conexión para aparatos de medida
  • Maletín de transporte práctico
  • 2 instrucciones de empleo en 3 idiomas (alemán / inglés / francés)

MANÓMETRO DE PRECISIÓN DIGITAL

Para el control de presión en compartimientos de gas


3-558-R010/A
con certificados en 5 puntos

3-558-R010/B
con certificados en 11 puntos

3-558-R010/C
con certificados DKD

Alcance de indicación -1 hasta 10 bar
Indicación en bar, kPa, psi (conmutable) / clase 1,0

Un instrumento adecuado para todas las aplicaciones dónde es necesaria una indicación precisa de presión.

Versión estándar:

  • Manómetro de precisión digital -1 hasta 10 bar / clase 0,1
  • Manguera de teflón de 1 m de largo con acoplamiento de conexión para aparatos de medida
  • Maletín de transporte práctico
  • 2 instrucciones de empleo en 3 idiomas (alemán / inglés / francés)

VACUÓMETRO DIGITAL

Para control de vacío en compartimientos de gas SF6


Z619R01

Alimentado por pilas (2 x 9 V) Alcance de indicación: 0 – 400 mbar / clase 0,1

Después de la evacuación de aire o de la recuperación del SF6 es posible determinar muy precisamente el vacío en compartimientos de gas con este instrumento que está protegido a presión hasta pe 9 bar.

Versión estándar:

  • Pieza de resorte de acoplamiento DILO DN20
  • Pieza de resorte de acoplamiento DILO DN8
  • Pieza acodada y pieza intermedia DN8
  • Maletín de transporte práctico

MANÓMETRO PIEZA T

Para control de presión del gas SF6


K040R01

Alcance de indicación: -1 hasta 15 bar

La pieza T está prevista como conexión entre el aparallaje eléctrico y un carro de servicio particularmente como complemento de la serie Piccolo. Gracias a los acoplamientos de conexión en ambos lados se puede conectar fácilmente.

Versión estándar:

  • Pieza de resorte de acoplamiento DILO DN20
  • Pieza de ranura de acoplamiento DILO DN20
  • Manómetro NG 100
Están disponibles otros alcances de presión y longitudes nominales a petición.

JUEGO DE ADAPTADORES EN MALETÍN PLÁSTICO PORTÁTIL

Para conexión a aparallajes de SF6


Z340R21

Son los adaptadores para todas las aplicaciones incluyendo conexiones a los compartimientos de gas más utilizados en el mundo para aparallaje eléctrico de SF6 por ejemplo DN6, DN7, DN8, DN12 y DN20.

Además este juego en un maletín plástico portátil incluye piezas de transición cerradas y de cierre automático en variantes diferentes.

Versión estándar:

  • Adaptador ASEA - VK/A-02/20
  • Pieza de transición DN20 / DN8
  • Pieza de resorte de acoplamiento DN12 a inserción
  • Pieza de transición DN20 / DN8
  • Pieza de transición DN8 / DN20
  • Pieza de resorte de acoplamiento DN7 a inserción
  • Pieza de resorte de acoplamiento DN12 / PN10
  • 3-408-R001 con VK/A-02/8
  • Válvula de aire con VK/A-02/8
  • Adaptador Siemens
  • Pieza de resorte de acoplamiento DN20 para pieza de acoplamiento a ranura DN8

JUEGO DE ADAPTADORES DN8

Para conexión a aparallajes de SF6


Z340R40

El juego de adaptadores práctico contiene piezas de transición DILO DN8 para las conexiones de compartimientos de gas SF6 más utilizadas en el mundo. El principio de estanqueidad de cierre automático garantiza que no se escapa el gas SF6 en la atmosfera durante el acoplamiento y desacoplamiento.

Versión estándar:

  • Pieza a ranura DN8 para pieza de resorte de acoplamiento DN7 a inserción
  • Pieza a ranura DN8 para pieza de resorte de acoplamiento DN12 a inserción
  • Pieza de resorte de acoplamiento DN20 para pieza de acoplamiento a ranura DN8
  • 3-408-R001 para VK/A-02/8
  • 3-888-R001 para VK/A-02/8
  • Válvula Michelin con acoplamiento DN8
  • Adaptador ASEA – VK/A-02/8

JUEGO DE ADAPTADORES DN20

Para conexión a aparallajes de SF6


Z340R41

El juego de adaptadores práctico contiene piezas de transición DILO DN20 para las conexiones de compartimientos de gas SF6 más utilizadas en el mundo. El principio de estanqueidad de cierre automático garantiza que no se escapa el gas SF6 en la atmosfera durante el acoplamiento y desacoplamiento.

Versión estándar:

  • Pieza a ranura DN8 para pieza de resorte de acoplamiento DN7 a inserción
  • Pieza a ranura DN8 para pieza de resorte de acoplamiento DN12 a inserción
  • Pieza de transición DN20 / DN8
  • 3-408-R001 para VK/A-02/20
  • 3-888-R001 para VK/A-02/20
  • Válvula Michelin con acoplamiento DN8
  • Adaptador Siemens

JUEGO DE ADAPTADORES DN20

Para aparatos de medida


Z340R42

El juego de adaptadores práctico contiene piezas de transición DILO DN20 para las conexiones de compartimientos de gas SF6 más utilizadas en el mundo. El principio de estanqueidad de cierre automático garantiza que no se escapa el gas SF6 en la atmosfera durante el acoplamiento y desacoplamiento.

Versión estándar:

  • Reductor de presión para SF6
  • Conexión de manguera DN6
  • Conexión de manguera DN12
  • Conexión de manguera DN7
  • Conexión de manguera DN12
  • Adaptador ASEA – acoplamiento rápido miniatura
  • Conexión a botella de gas 1" (gas reutilizable)

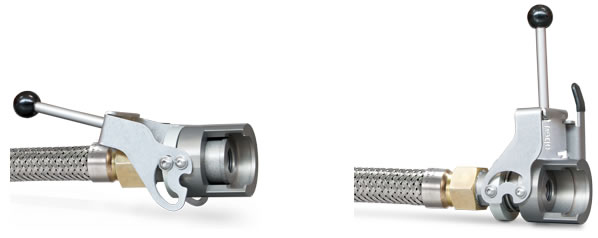

ACOPLAMIENTO RÁPIDO DN20

Para acoplar y desacoplar fácilmente las mangueras


3-1121-R003

El acoplamiento rápido es muy útil en aplicaciones en las que se deben acoplar y desacoplar con frecuencia las mangueras por ejemplo durante los ensayos finales en el sector de GIS completamente montado.

El cierre de estribo permite un fácil y rápido acoplamiento de las mangueras DN20 sin perdida de gas SF6. Por lo tanto se pueden reducir los tiempos de tratamiento en la fabricación de GIS y mejorar la productividad.
Nota importante:
El acoplamiento rápido solo es compatible con los conectores con ranura DILO de la versión 2 (sellado adicional “V2” en la brida o en la parte ancha de la llave).

OTRAS CARACTERÍSTICAS TÉCNICAS

  • Cierre de estribo para acoplamiento y desacoplamiento rápido
  • Para mangueras DN20
  • Alcance de presiones hasta 10 bar
  • Versión robusta

ENROLLADOR DE MANGUERA RETRÁCTIL

Unidad para montaje mural


B174R10
Enrollador de manguera retráctil

Con manguera de goma resistente a la abrasión DN20, de 10 m (GS1020L1000) de largo y pieza de resorte de acoplamiento DN20

B174R15
Enrollador de manguera retráctil

Con manguera de goma resistente a la abrasión DN20, de 15 m (GS1020L1500) de largo y pieza de resorte de acoplamiento DN20

Este práctico dispositivo ha sido adaptado especialmente a los requerimientos de nuestros clientes en el sector de la fabricación GIS para guardar las mangueras bien ordenadas. Estos útiles accesorios permiten una rápida instalación de las mangueras en la fabricación de GIS manteniendo todo limpio y ordenado.

El enrollador de manguera es fácil de montar y permite un enrollamiento y desenrollamiento confortable a la longitud deseada del tubo flexible. Se puede girar el soporte (disponible como opción) en ambas direcciones. Tiene integrada una junta rotativa estanca al gas que garantiza que ningún gas SF6 escapa a la atmosfera.

OTRAS CARACTERÍSTICAS TÉCNICAS

  • Estable bastidor de acero listo para montaje mural
  • Listo para montaje muralManguera de goma resistente a la abrasión (GS1020) con recubrimiento superficial
  • Con conexión DN20
  • Junta rotativa estanca al gas
  • Enrollamiento y desenrollamiento confortable a la longitud deseada
  • Fuerza de enrollamiento ajustable
  • Articulación orientable en ambas direcciones (como opción)
  • Están disponibles distintas longitudes de mangueras
A petición, suministramos versiones adaptadas a las especificaciones del cliente como el enrollador de mangueras fijo o móvil, con o sin paneles de distribuidores.

ENROLLADOR DE MANGUERA

Unidad móvil para almacenamiento de mangueras


Z446R04
Enrollador de manguera para 3 mangueras de compartimiento de gas

Z446R06
Enrollador de manguera para 6 mangueras de compartimiento de gas

Z446R05
Enrollador de manguera para 8 mangueras de compartimiento de gas

El enrollador de manguera ha sido desarrollado especialmente para la optimización del tratamiento de gas SF6 y para mantener en orden las mangueras en la fabricación de aparallajes aislados con gas (GIS). El distribuidor permite conectar al mismo tiempo varios compartimientos de gas y tratarlos con un carro de mantenimiento de SF6.
Las cuatro ruedas direccionales permiten un transporte confortable a lugares deseados. El enrollador de manguera es de una robusta construcción y se pueden almacenar hasta ocho mangueras.

OTRAS CARACTERÍSTICAS TÉCNICAS

  • Estable bastidor de acero
  • Fácil transporte con ruedas direccionales
  • Con 3, 6 o 8 mangueras DN20 según se desee
  • Manguera de conexión DN40 hacia la instalación de tratamiento de gas
  • Están disponibles distintas longitudes de mangueras

JUEGO DE PROTECCIÓN EN EL TRABAJO

Para el gas SF6 descompuesto (con neutralización)


3-442-R001

Después del apagado de arco eléctrico en el interruptor de SF6 se generan en la mayoría de los casos productos des descomposición gaseosos o de partículas de los cuales los operadores deben ser protegidos efectivamente. Este juego de protección ofrece una protección óptima para las personas de los productos de descomposición tóxicos.

CONTENIDO

  • Ropa protectora desechable (overol)
  • Media máscara de respiración
  • Gafas de protección total
  • Guantes de protección
  • Barril plástico
  • Casco protector

ASPIRADOR SECO

Para la aspiración de productos de descomposición sólidos del interruptor de SF6


3-442-22
Aspirador seco (230 V / 50 – 60 Hz) 3-442-25
Aspirador seco (120 V / 60 Hz)

Para la eliminación de productos de descomposición sólidos de los aparallajes eléctricos sólo son admisibles aspiradores secos de la clase de polvo H o más elevada. El aspirador seco permite absorber los polvos más finos para evitar una amenaza a la salud del personal de servicio.

OTRAS CARACTERÍSTICAS TÉCNICAS

  • Clase de polvo H
  • Caja de aluminio con ruedas para un transporte confortable
  • Fácil recambio de los filtros

DISPOSITIVO PERFORADOR ESTANCO AL GAS

Para recuperar el gas SF6 de compartimientos de gas metálicos «sellados de por vida»


Z415R04
Dispositivo perforador estanco al gas

Z415R03
Dispositivo perforador con aparato para soldadura de pernos

El dispositivo perforador permite la recuperación fiable del gas SF6 de los compartimientos “sellados de por vida” que se encuentran fuera de servicio y que deben ser desechados de manera ecológica. Por consiguiente se evita el escape de emisiones de SF6 en la atmosfera.
Primeramente, el dispositivo perforador se debe sujetar a la carcasa del interruptor de SF6 a desechar y después se taladra la carcasa y se puede recuperar el gas SF6 que se encuentra en el interruptor con un carro de servicio apropiado. El dispositivo perforador integra un acoplamiento DN20 que permite una fácil conexión al carro de servicio así como una rápida recuperación del gas SF6. Un filtro sinterizado integrado impide que partículas sólidas entren el carro de servicio durante el proceso de recuperación.

El dispositivo de recuperación es un instrumento útil, en particular para empresas especializadas en el desecho de instalaciones GIS.

OTRAS CARACTERÍSTICAS TÉCNICAS

  • Acoplamientos DILO DN20 de cierre automático con filtro sinterizado
  • Operación de la fresa de carburo de tungsteno con una taladradora
  • Almacenamiento en un maletín robusto
