Catálogo SF6 Chile
Cilindros de gas SF6 en 20 kg y 50 kg, seguidos por nuestra línea de carros de servicio DILO y el resto de equipos, instrumentos, válvulas y accesorios.
Buscar
Familia / categoría
Todos los productos
Cilindros SF6 Carros de servicio Accesorios SF6 Aparatos de medida Instalaciones especiales Relleno y evacuación Soluciones GIS Supervisión de gas Válvulas y acoplamientos
Aplicación
Todas
Alta tensión Fabricantes GIS Laboratorio e industria Media tensión
62 productos
SF6 20 KG
Cilindros SF6

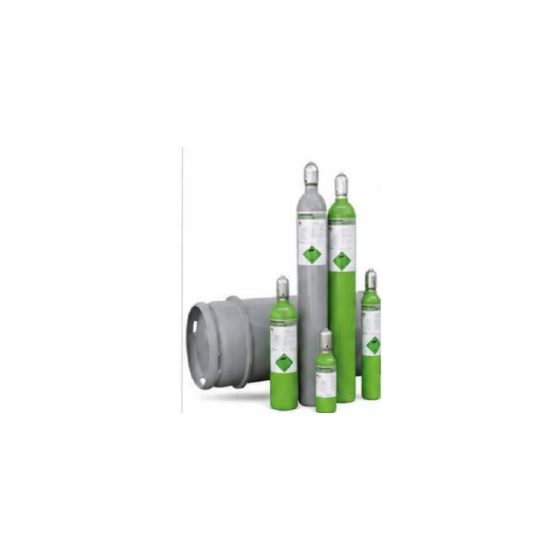

Cilindro SF6 20 kg
Gas SF6 de calidad eléctrica en cilindro de 20 kg. Pureza ≥99,995 % Vol. y formato con válvula DIN 477 N°6.
Ver especificaciones
Formato 20 kg Volumen SF6 a 1 atm. 1,62 m³ Peso total aprox. 40 kg Válvula DIN 477 N°6 Presión 21,5 bar @ 20 °C Certificación PED 2010/35/UE Color Verde
SF6 50 KG
Cilindros SF6

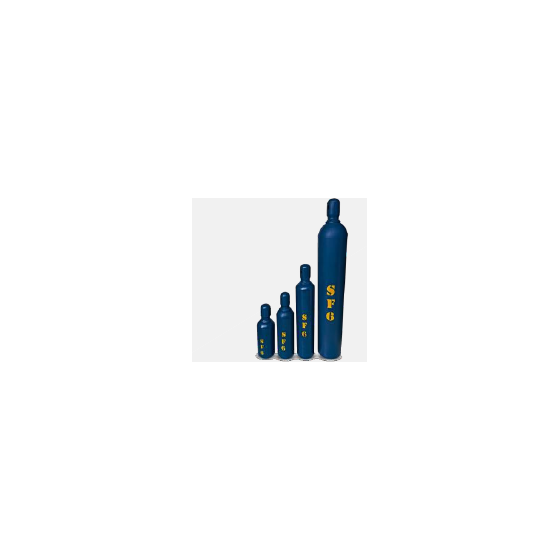

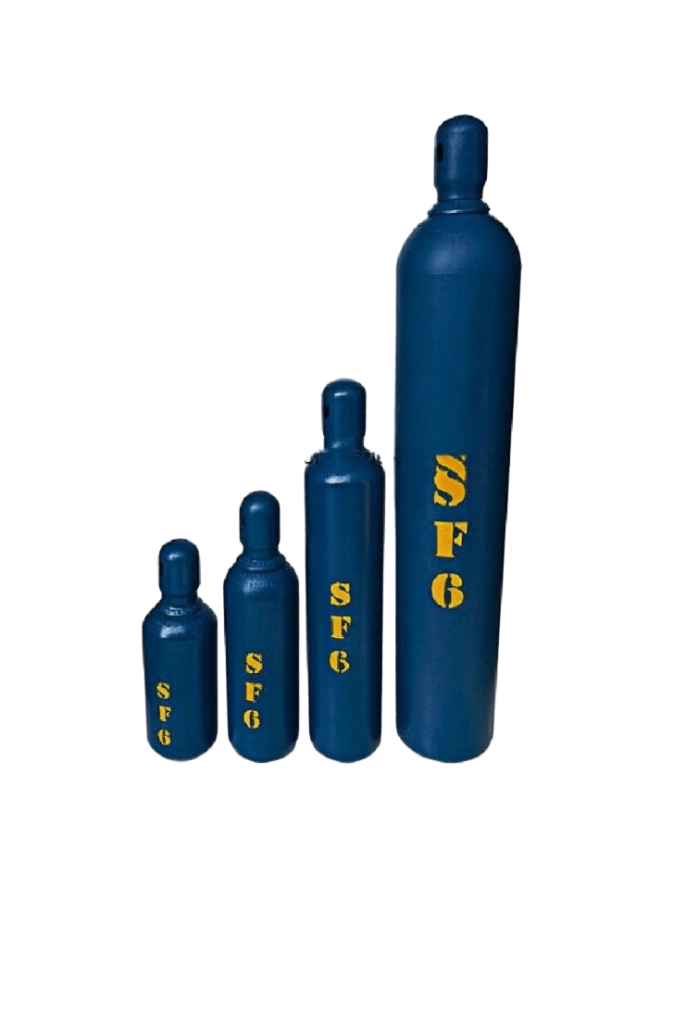

Cilindro SF6 50 kg
Gas SF6 de calidad eléctrica en cilindro de 50 kg. Pureza 99,995 % Vol. y formato con válvula CGA 590.
Ver especificaciones
Formato 50 kg Volumen SF6 a 1 atm. 8,43 m³ Peso total aprox. 104 kg Válvula CGA 590 Presión cilindro 12,5 MPa Certificación DOT 3AA Color Azul
B160R92
Carros de servicio
Serie Micro · unidad de servicio SF6
Aparato portátil para cantidades de gas muy pequeñas: tecnología médica, microscopios electrónicos y componentes de media tensión.
Ver especificaciones
Recuperación < 10 mbar Almacenamiento Gaseoso, depósito interno 2 l Evacuación de aire < 10 mbar con parada automática Control Pantalla táctil color 5,7" Transporte Maletín trolley
B160R11
Carros de servicio
Serie Micro · unidad compacta
Unidad compacta para cantidades muy pequeñas de SF6, con almacenamiento líquido en depósito externo.
Ver especificaciones
Recuperación ≤ 2 mbar Almacenamiento Líquido, depósito externo Evacuación de aire ≤ 2 mbar Control Pantalla táctil color 3,5" Opción Función automática de llenado y recuperación
B143R11
Carros de servicio

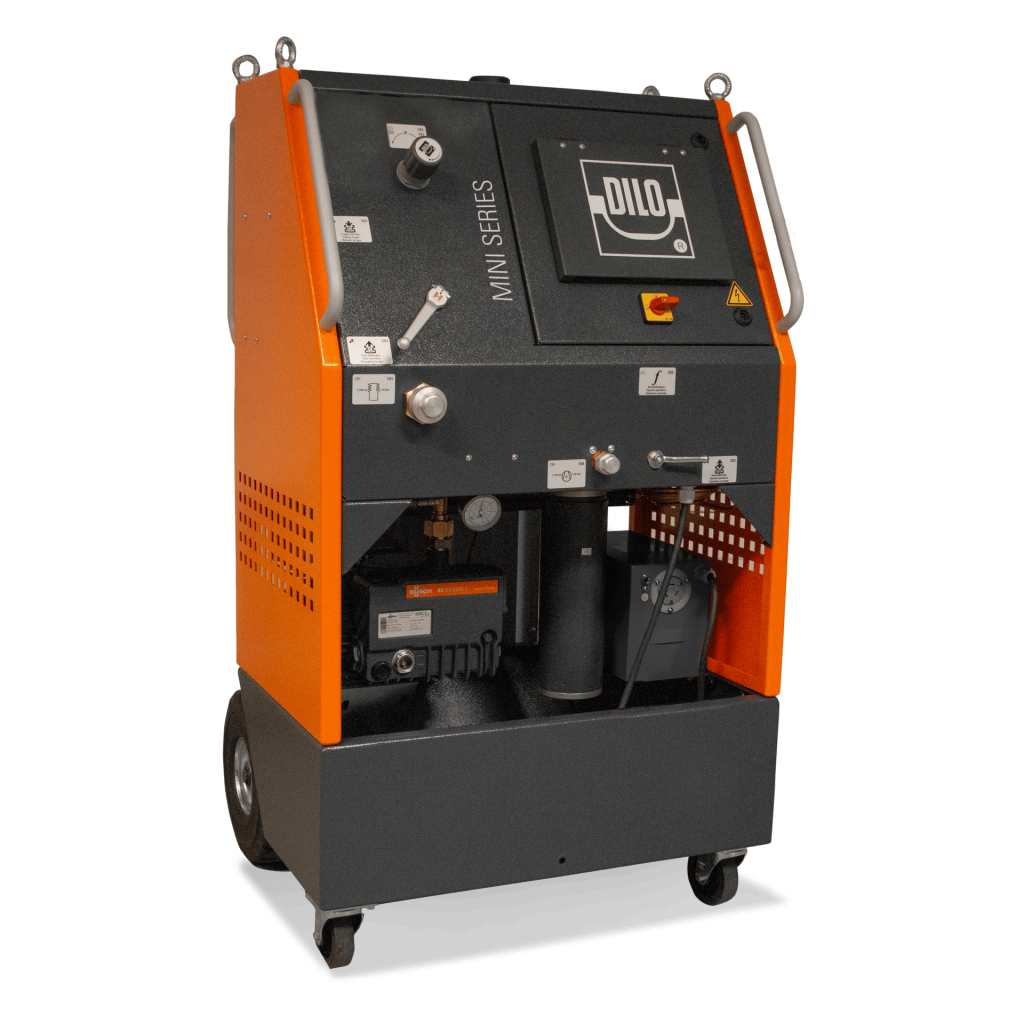

Serie Mini · carro de servicio pequeño
Unidad compacta y móvil para tratamiento eficiente de gas en media tensión, con cuatro ruedas macizas para terreno accidentado.
Ver especificaciones
Recuperación < 5 mbar Almacenamiento Líquido Control Semiautomático, táctil color 3,5" Acoplamiento DN20 para recuperar, evacuar y llenar Pesaje Dispositivo digital para botellas Filtro Recuperación de gas residual hasta 5 mbar
L030R02
Carros de servicio

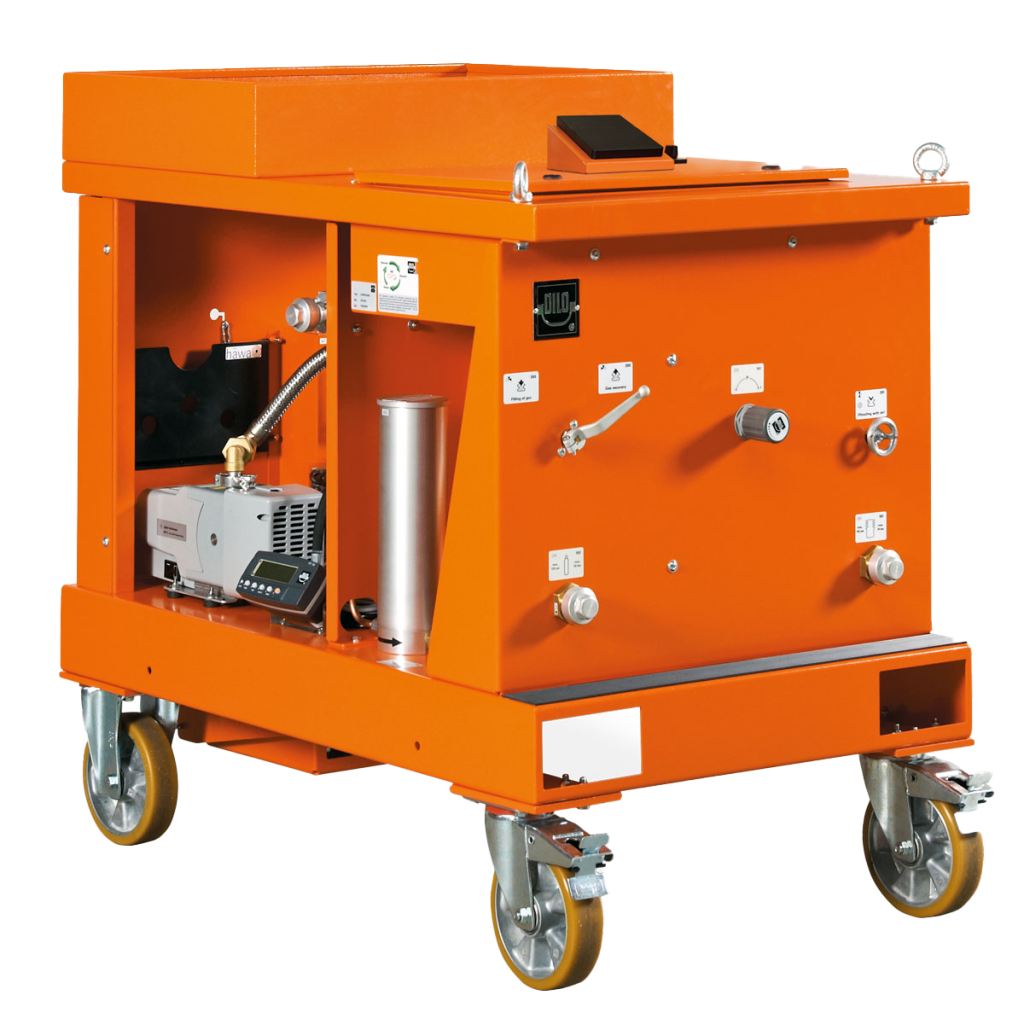

Serie Piccolo
Desarrollado para aparellaje moderno con compartimentos pequeños. Cabe en un palet europeo y pasa por espacios estrechos de instalaciones GIS.
Ver especificaciones
Recuperación < 1 mbar Almacenamiento Líquido Control Semiautomático, táctil color 3,5" Mando a distancia Opcional por dispositivos móviles Pesaje Dispositivo digital para botellas
B057R.. / B140R..
Carros de servicio

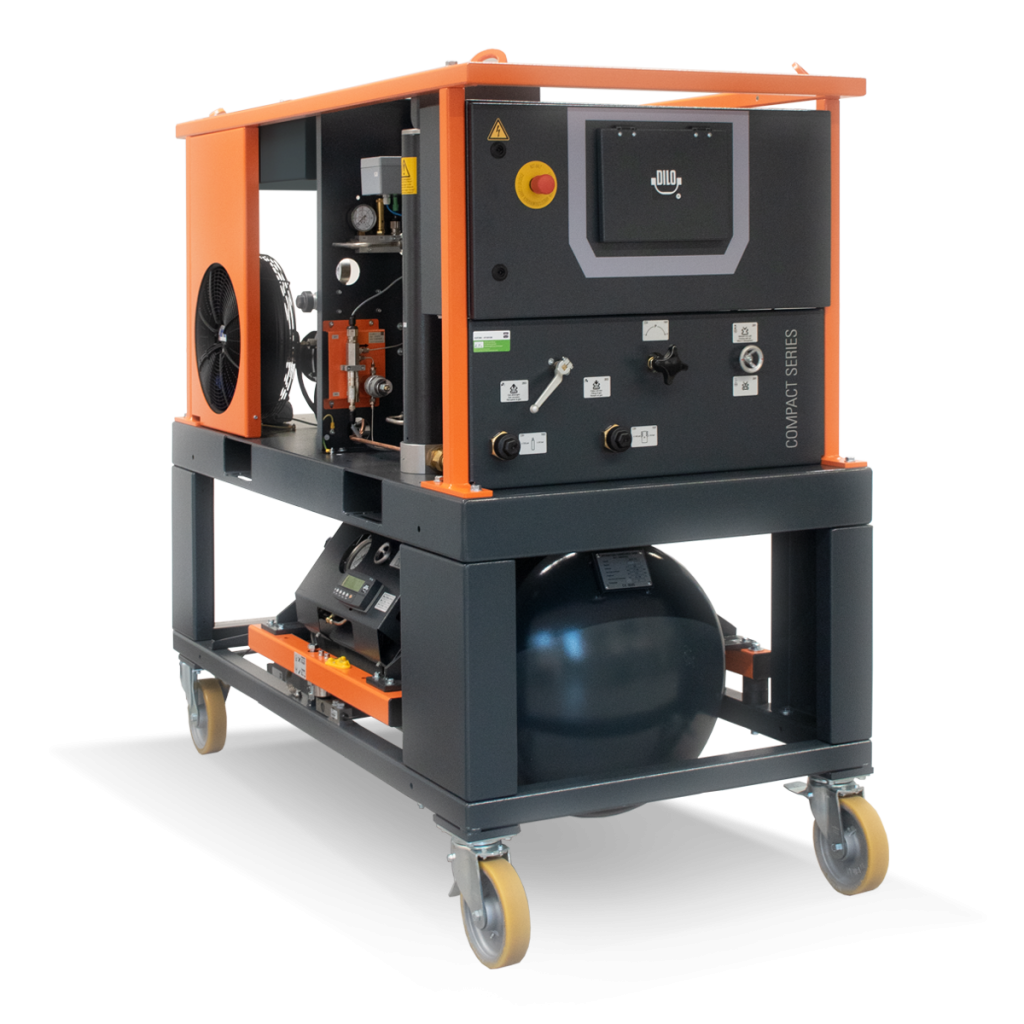

Serie Compact
La serie de entrada al tratamiento profesional de gas, para compartimentos de tamaño medio. Supera lo exigido por la norma IEC 62271-4.
Ver especificaciones
Recuperación < 5 mbar o < 1 mbar según versión Almacenamiento Líquido y gaseoso Control Semiautomático, táctil 7" Acoplamientos DILO de cierre automático, sin emisiones Depósitos Marca CE, norma SQL y ASME
L057
Carros de servicio

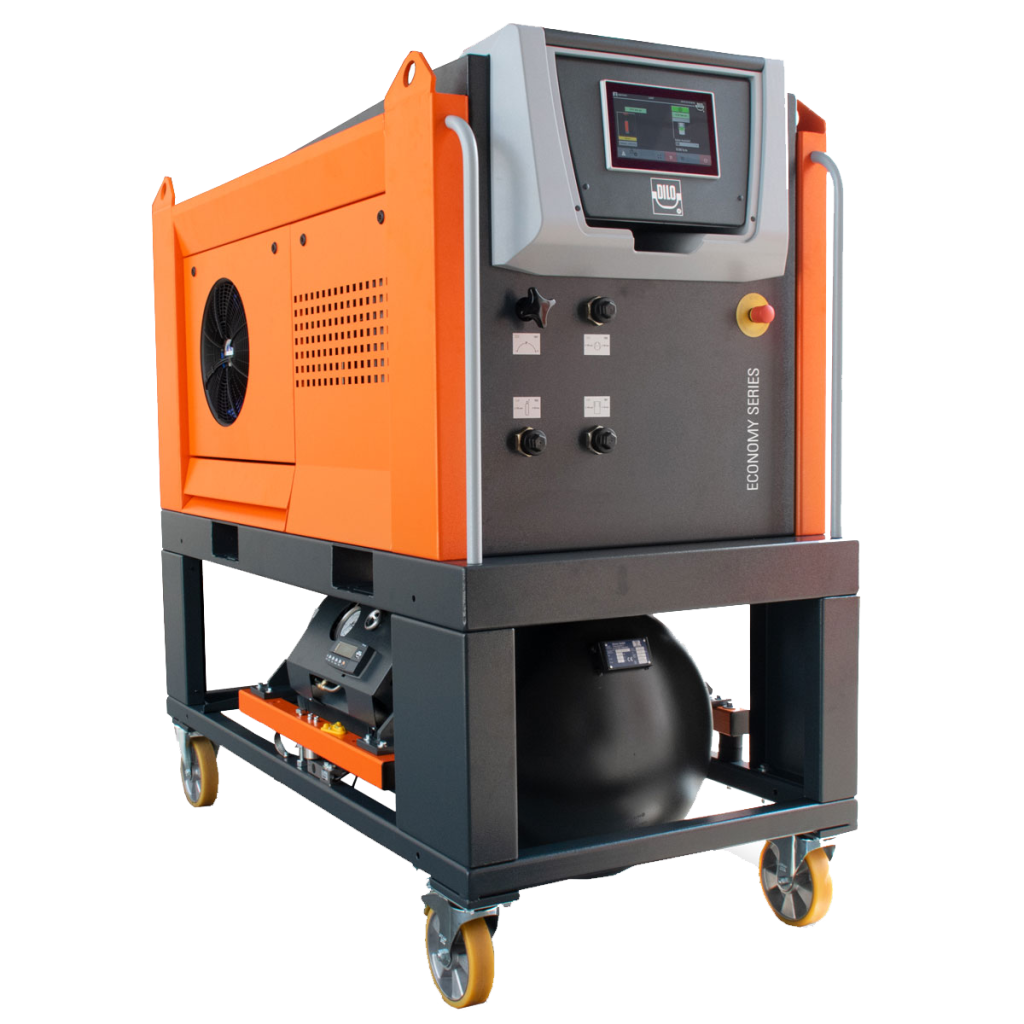

Serie Economy
Generación de aparatos de aplicación universal, con carcasa que protege los componentes y reduce el ruido. Pantalla giratoria con visera antirreflejo.
Ver especificaciones
Recuperación < 1 mbar Almacenamiento Líquido Control Automático, multitáctil 10" capacitiva Conectividad USB y Ethernet integrados Mando a distancia Opcional por dispositivos móviles Montaje Puede montarse sobre remolque
L170R01
Carros de servicio

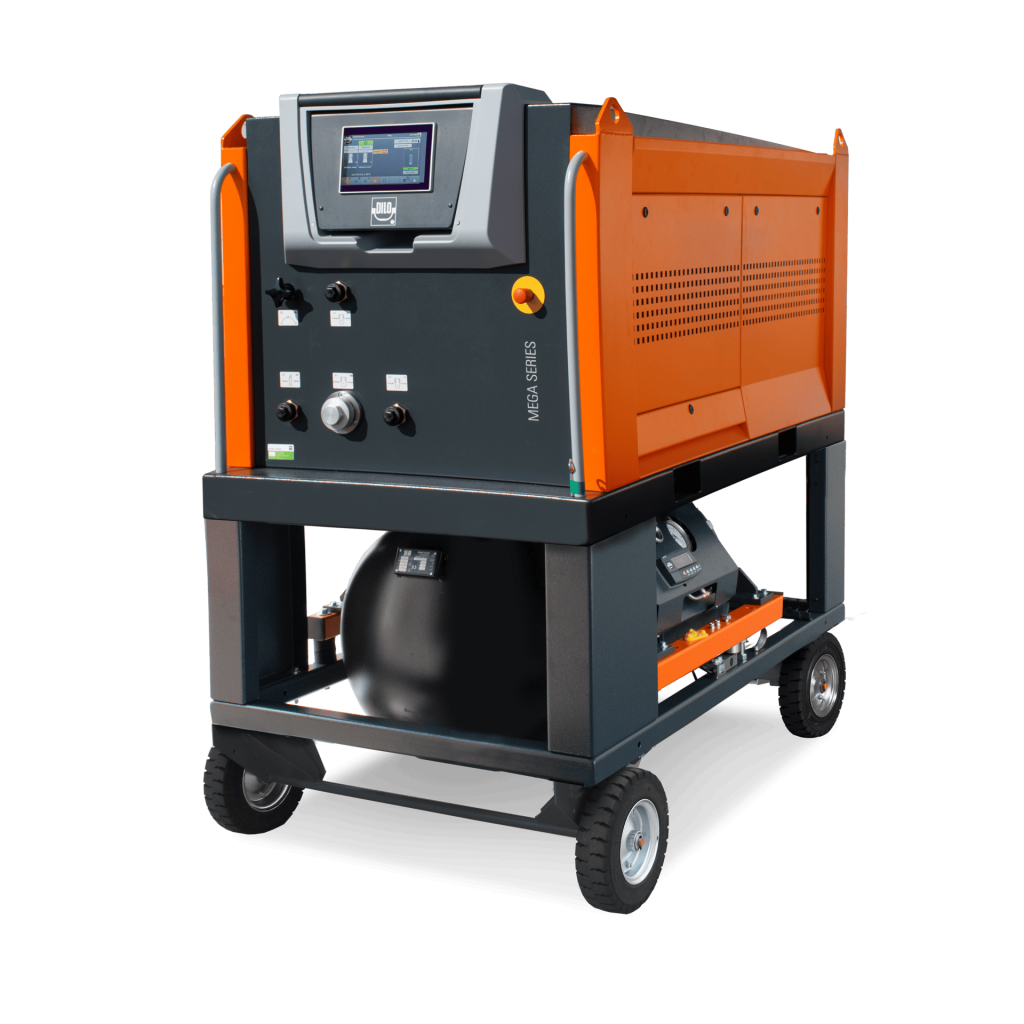

Serie Mega
Para compartimentos grandes y extra grandes. Un compartimento de 1.000 l a 5 bar se recupera hasta 1 mbar en 38 minutos con acoplamiento DN40.
Ver especificaciones
Recuperación < 1 mbar Almacenamiento Líquido, hasta 50 bar Control Automático, táctil 10" capacitiva Acoplamientos DN20 / DN40 Opción Segundo acoplamiento DN20 para trabajo simultáneo
L400R.. / L600R..
Carros de servicio
Serie Mega · alta capacidad
Los equipos de mayor potencia de la gama, para mantenimiento rápido de compartimentos de gran volumen con operación multitarea.
Ver especificaciones
Recuperación < 1 mbar Almacenamiento Líquido Control Automático, táctil 10" capacitiva Acoplamientos DN40, segundo DN20/DN40 opcional Montaje Puede montarse sobre remolque
B095R12
Carros de servicio
Serie Mini · unidad con compresor
Componente individual de la serie Mini para el almacenamiento líquido del gas SF6.
Ver especificaciones
Caudal 1,6 m³/h Función Almacenamiento líquido Montaje Combinable en unidad completa
B093R30
Carros de servicio
Serie Mini · compresor de vacío
Recupera el gas SF6 hasta 5 mbar trabajando en combinación con la unidad de compresor.
Ver especificaciones
Caudal 3,3 m³/h Recuperación hasta 5 mbar Montaje Combinable en unidad completa
B093R51
Carros de servicio
Serie Mini · bomba aspirante libre de aceite
Recupera el gas SF6 por debajo de 1 mbar combinada con el compresor, sin contaminación por residuos de aceite.
Ver especificaciones
Caudal 3 m³/h Recuperación < 1 mbar Compresor Libre de aceite
B132R01
Carros de servicio
Panel de control serie Mini
Panel para la operación sencilla de los componentes individuales de la serie Mini.
Ver especificaciones
Función Control centralizado Compatibilidad Componentes serie Mini
3-393-R001 / R002
Relleno y evacuación
Dispositivo de relleno de gas SF6
Permite llenar un equipo directamente desde la botella por sobrepresión. La versión R002 viene en maletín de transporte.
Ver especificaciones
Manómetro primario Presión de botella en bar Manómetro secundario Presión de llenado ajustable Acoplamientos DN8 y DN20, cierre automático Manguera De goma
3-001-R001 / R002
Relleno y evacuación
Equipo de relleno de gas SF6 móvil
Carro de transporte para desplazar una botella de gas. R001 con mangueras metálicas, R002 con mangueras de goma.
Ver especificaciones
Indicación bar, psi y kPa Reductor Integrado, presión de llenado ajustable Emisiones Nulas por acoplamientos de cierre automático Bastidor Estable con soporte para mangueras
3-001-R021
Relleno y evacuación
Equipo de relleno con pesaje electrónico
Carro de relleno con dispositivo de pesaje integrado que cuantifica exactamente la cantidad de gas llenada y recuperada.
Ver especificaciones
Rango de pesaje 0 – 120 kg Precisión ± 20 g, incrementos de 10 g Interfaz Serial para datos o monitorización Mangueras Metálicas Función Taraje
3-001-4-R002 / R022
Relleno y evacuación
Equipo de evacuación y de llenado
Combina bomba de vacío y llenado, evitando la mezcla aire/gas. La versión R022 incorpora pesaje electrónico.
Ver especificaciones
Evacuación < 1 mbar Rango de pesaje 0 – 120 kg (R022) Precisión ± 20 g Interfaz Serial Emisiones Nulas, principio de estanqueidad DILO
B190R11
Relleno y evacuación
CommGuard Web · puesta en marcha remota
Permite llenar aisladores de porcelana desde hasta 100 metros de distancia, fuera de la zona de peligro, controlado por smartphone o tableta.
Ver especificaciones
Distancia de control Hasta 100 m Precisión de presión ± 50 mbar compensada por temperatura Conexión WLAN, interfaz FTP Sensor De temperatura externo Pesaje Conectable a balanzas DILO
B046R03 / B046R13
Relleno y evacuación
Unidad con bomba de vacío móvil
Evacúa aire o nitrógeno del aparellaje. La versión R13 lleva electroválvula en lugar de llave esférica, con cierre automático ante corte de corriente.
Ver especificaciones
Caudal 40 m³/h estándar Vacío final < 1 mbar Opción Bomba de dos etapas hasta 0,0067 mbar Acoplamientos DN20 de cierre automático Indicación Vacío digital en mbar
B046R20
Relleno y evacuación
Unidad con bomba de vacío de alta capacidad
Para compartimentos de gas grandes. Dos conexiones permiten evacuar dos compartimentos simultáneamente sin distribuidor.
Ver especificaciones
Caudal 200 m³/h a 50 Hz Vacío final 1 mbar Acoplamientos DN20 y DN40 Protección Electroválvula contra sobrepresión Indicación Vacío digital en mbar
Z300R11 / Z300R12
Relleno y evacuación
Unidad de vacío con bomba Roots
Bomba de vacío combinada con bomba Roots para evacuación muy rápida, eliminando aire y humedad de los interruptores.
Ver especificaciones
Vacío final 2 x 10⁻² mbar R11 165 m³/h + Roots 250 m³/h R12 205 m³/h + Roots 495 m³/h Acoplamientos DN20 y DN40 Protección Electroválvula contra sobrepresión
3-035R-R…
Aparatos de medida
Mirror-Analyser SF6
Determina hasta tres parámetros de calidad en un solo procedimiento, con principio de espejo físico para el punto de rocío.
Ver especificaciones
Parámetros Humedad, volumen de SF6, SO2 Principio Espejo físico para punto de rocío Emisiones Nulas, restitución de gas integrada Pantalla Táctil capacitiva color 7" Memoria 500 resultados con fecha y hora Conexión USB y LAN
3-038R-R…
Aparatos de medida

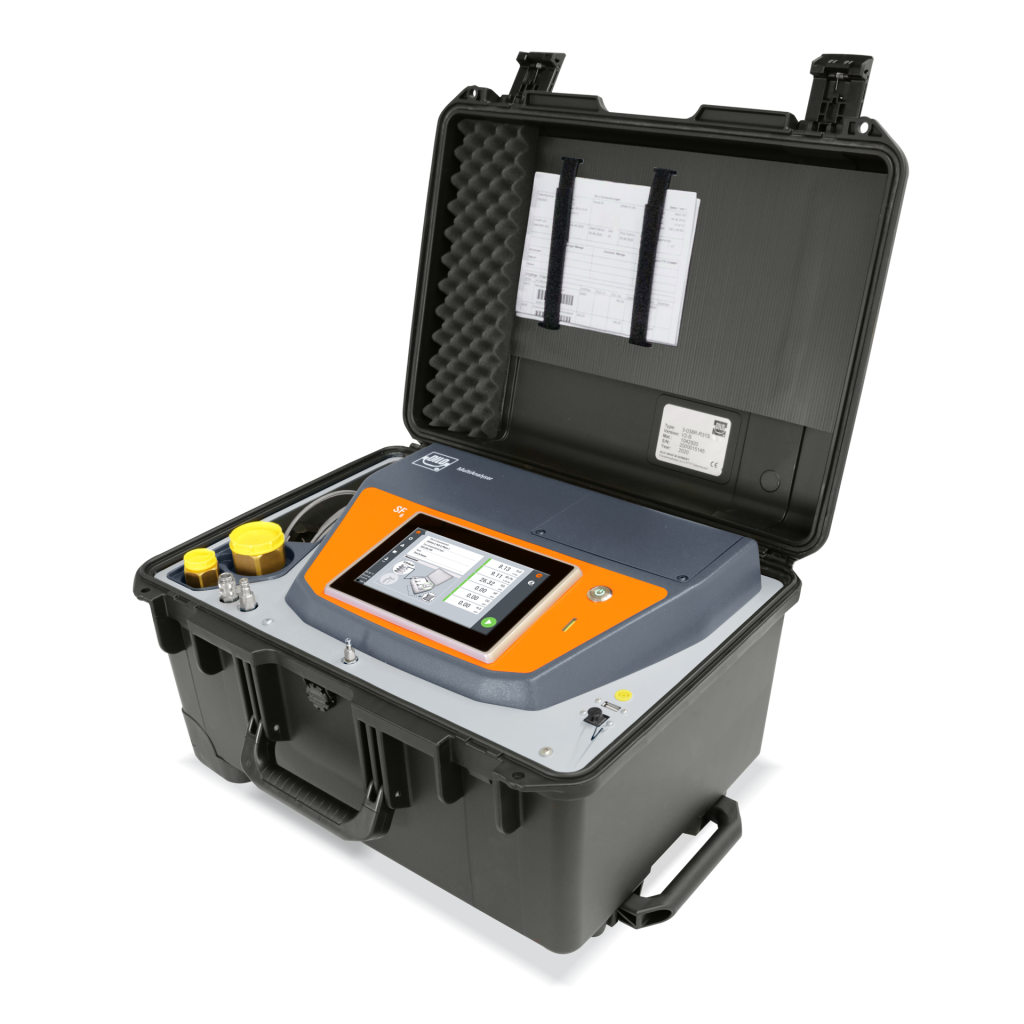

Multi-Analyser SF6
Determina hasta seis parámetros de calidad en un solo procedimiento libre de emisiones, con configuración modular de sensores.
Ver especificaciones
Parámetros SF6 %, humedad, SO2, HF, H2S y CO Presión de entrada máx. 35 bar Pantalla Táctil color 7" Memoria 500 resultados Conectividad WLAN, control remoto y descarga Alimentación Batería o red externa
3-037-R001
Aparatos de medida
Medidor electrónico de humedad
Construido específicamente para medir humedad en SF6, con alta resistencia a contaminaciones y productos de descomposición.
Ver especificaciones
Indicación °C punto de rocío, conversión a ppm Medición Sobre presión atmosférica o de instalación Alimentación Red o acumuladores NiMH Deriva Minimizada a largo plazo
3-032-R…
Aparatos de medida
Medidor de SO2 portátil con indicación LED
Mide la concentración de SO2 en mezclas de gas antes de ejecutar trabajos de mantenimiento.
Ver especificaciones
Indicación ppmv mediante LED Resistencia Alta a productos de descomposición Influencia Sin efecto de presión ni temperatura
3-032-R003
Aparatos de medida
Medidor de productos de descomposición
Medición mediante tubos de ensayo y bolsas de plástico, en maletín con acoplamientos estancos al gas.
Ver especificaciones
Dióxido de azufre 1 a 500 ppmv Neblina de aceite 1 a 10 mg/m³ Acoplamientos DN8 y DN20 estancos al gas Suministro Maletín de plástico
3-033-R200
Aparatos de medida
LeakSpy SF6
Localiza y cuantifica pequeñas fugas midiendo la concentración de SF6 en el aire con sensor infrarrojo no dispersivo.
Ver especificaciones
Detección Hasta 3 g / año Sensor Infrarrojo NDIR Sonda 300 mm, con filtro reemplazable Autonomía Más de 12 horas por batería Sensibilidad cruzada Ninguna a humedad ni VOCs
3-033-R002
Aparatos de medida
LeakPointer SF6
Detector de fugas de una sola mano, con siete niveles de sensibilidad y reajuste rápido a cero tras detectar fugas grandes.
Ver especificaciones
Detección Hasta 5 g / año Sensibilidad Siete niveles Indicación Pantalla LED y señal acústica Alimentación Pilas con verificación de capacidad Compensación Por temperatura
B178R01
Aparatos de medida
DensiControl DA
Verifica automáticamente los puntos de conmutación de densímetros desmontados, según exige el reglamento europeo de gases fluorados.
Ver especificaciones
Proceso Automático con sujeción rápida Pantalla Táctil 5,7" Base de datos 50 tipos de densímetro Memoria Hasta 200 mediciones Transferencia USB con protocolo de medición
B178R51
Aparatos de medida
DensiControl IN
Verifica los puntos de conmutación sin desmontar el densímetro y sin emisiones, en combinación con una válvula de cierre DILO.
Ver especificaciones
Proceso Automático sin desmontaje Emisiones Nulas, gas devuelto al aparellaje Pantalla Táctil 7" Base de datos 50 tipos de densímetro Manguera Kit de conexión de 6 m
3-826-R003 / R004 / R005
Aparatos de medida
Unidad con compresor para aparatos de medida
Eleva la presión del gas a medir cuando la presión de prueba de instalaciones de media tensión resulta insuficiente.
Ver especificaciones
Compresor Libre de aceite DILO Emisiones Nulas, estanco al gas Compatibilidad Todos los aparatos de medida DILO Mantenimiento Prácticamente nulo
B151R95
Aparatos de medida
Bolsa para recoger el gas medido
Almacenamiento intermedio del gas medido cuando no es posible la recirculación directa al interruptor.
Ver especificaciones
Capacidad 52 l, hasta 25 mediciones Válvula De seguridad integrada, 100 mbar Acoplamiento Miniatura de cierre automático y DN8 Extracción Mediante cualquier carro de servicio
B169R…
Supervisión de gas
Sistema de supervisión del gas SF6
Supervisa y registra de forma continua la calidad del gas en un compartimento, con tres modos de medición seleccionables.
Ver especificaciones
Parámetros SF6 %, humedad y SO2 Modos Continua, puntual con registro, individual Humedad °C y °F a presión atmosférica o de compartimento, ppmv, ppmw
3-026-R114
Supervisión de gas
SF6-Network Monitor
Unidad de vigilancia central que conecta hasta cinco sensores SF6 / aire, con valor límite propio de advertencia y alarma para cada uno.
Ver especificaciones
Sensores Hasta cinco Pantalla Táctil color 5,7" Alarmas Señales audibles diferenciadas Comunicación Sistema bus Operación Conectar y operar
3-026-R115
Supervisión de gas
SF6-Air Sensor
Supervisión continua del aire en instalaciones de SF6 interiores, sin fuente radiactiva ni consumibles.
Ver especificaciones
Rango 0 a 1.500 ppmv de SF6 Estabilidad De larga duración Mantenimiento Sin consumibles Compensación Por presión de aire Interfaz Serie y analógica
K091R65
Supervisión de gas
Balanza electrónica para botellas
Determina la cantidad de llenado en botellas de gas SF6.
Ver especificaciones
Aplicación Botellas de gas SF6 Función Determinación de cantidad de llenado
K091R54
Supervisión de gas
Equipo de pesaje para contenedores 600 l
Desarrollado para contenedores de producción GIS o grandes subestaciones. Puede detener la recuperación del carro de servicio al alcanzar el peso previsto.
Ver especificaciones
Rango de pesaje Hasta 2.000 kg Función Taraje Interfaz Serial con otros aparatos DILO Integración Detiene la recuperación al alcanzar el peso
B152R41 / B152R51
Supervisión de gas
Medidor de masa en circulación
Registra las cantidades de SF6 llenadas y recuperadas desde y hacia el interruptor, y las transmite al ordenador. La versión R51 funciona con pilas.
Ver especificaciones
Registro Flujo actual y masa total Contador Adicional retrocedible en suma o resta Alimentación Red o pilas según versión Transmisión A ordenador
DN6 – DN40
Válvulas y acoplamientos

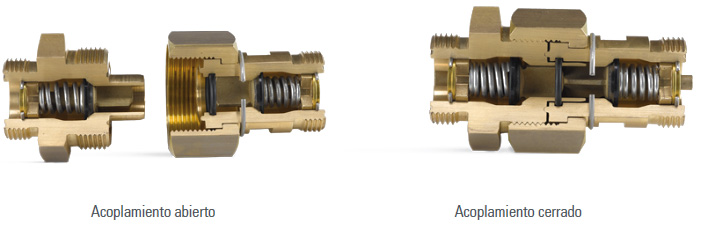

Acoplamientos autosellantes DILO
El sistema de conexión para aparellaje de SF6 más utilizado en el mundo. Cierra contra presión y vacío incluso al acoplar y desacoplar.
Ver especificaciones
Diámetros DN6 hasta DN40 Tasa de fuga ≤ 1x10⁻⁸ mbar l/s (DN6–DN20) Presión nominal Hasta 64 bar Temperatura -60 °C a +80 °C Conexión Directa a carros DILO sin adaptador
Gama de conexiones
Válvulas y acoplamientos
Válvulas, adaptadores y mangueras
Uniones de soldadura, empalmes roscados, llaves esféricas, mangueras de goma y metálicas, piezas de transición y conexiones para botellas.
Ver especificaciones
Llaves esféricas Diversas variantes y niveles de presión Mangueras De goma y metálicas, estancas a presión y vacío Adaptadores Entre distintos diámetros nominales Botellas Conexiones de uso mundial Especiales Paneles de distribución y tuberías a medida
3-558-R001 / R002
Accesorios SF6
Manómetro de precisión con manguera
Control preciso de presión en compartimentos de gas. R001 indica en bar, R002 en kPa.
Ver especificaciones
R001 0 – 10 bar R002 0 – 1.000 kPa Uso Compartimentos de gas SF6
3-442-22 / 3-442-25
Accesorios SF6
Aspirador seco para productos de descomposición
Aspira los productos de descomposición sólidos del interruptor de SF6. Solo se admiten aspiradores secos de clase de polvo H o superior.
Ver especificaciones
3-442-22 230 V / 50 – 60 Hz 3-442-25 120 V / 60 Hz Clase de polvo H o superior
B174R10 / B174R15
Accesorios SF6
Enrollador de manguera retráctil
Unidad de montaje mural para mantener las mangueras ordenadas, adaptada a los requerimientos de la fabricación GIS.
Ver especificaciones
B174R10 Manguera DN20 de 10 m B174R15 Manguera DN20 de 15 m Manguera Goma resistente a la abrasión Montaje Mural
Cierre de estribo DN20
Accesorios SF6
Acoplamiento rápido para mangueras
Permite acoplar y desacoplar mangueras DN20 de forma rápida sin pérdida de gas, reduciendo tiempos en la fabricación GIS.
Ver especificaciones
Diámetro DN20 Pérdida de gas Ninguna Compatibilidad Solo conectores con ranura DILO versión 2 (sellado V2)
Instalaciones GIS
Soluciones GIS
Soluciones para la producción GIS
Tratamiento de gas automatizado para líneas de producción de aparellaje encapsulado, diseñado a medida del flujo de trabajo del cliente.
Ver especificaciones
Depósitos 1.000 a 20.000 l en fase gaseosa Almacenamiento Líquido si el espacio es reducido Estanqueidad Equipos de comprobación para componentes GIS Alcance Tuberías e instalaciones completas Emisiones Cero por diseño
Instalaciones GIL
Instalaciones especiales
Instalaciones para cables aislados con gas
Tratamiento eficiente de mezclas SF6 / N2 / CF4 para líneas de transmisión aisladas con gas.
Ver especificaciones
Mezclas SF6 / N2 / CF4 Aplicación Cables y líneas aisladas con gas Diseño A medida del proyecto
B110R30
Instalaciones especiales
Compresor de alta potencia de 3 etapas
Compresor de pistón libre de aceite para gases industriales no explosivos, ampliando la gama a helio, aire sintético, nitrógeno y CO2.
Ver especificaciones
Presión Hasta 220 bar Etapas Tres Lubricación Libre de aceite Gases Helio, aire sintético, nitrógeno, CO2
Construcción especial
Instalaciones especiales
Instalaciones a medida
Sistemas de tratamiento de gas para aceleradores de electrones, túneles aerodinámicos y aplicaciones con volúmenes de varias toneladas.
Ver especificaciones
Volúmenes Varias toneladas de SF6 Conducciones Hasta DN100 Control Remoto con operación local Integración Conexión a instalación central por tuberías
3-558-R010/A · /B · /C
Accesorios SF6
Manómetro de precisión digital
Indicación precisa de presión de -1 a 10 bar, con certificados en 5 u 11 puntos o certificación DKD.
Ver especificaciones
Alcance -1 a 10 bar Clase 0,1 Unidades bar, kPa y psi conmutables Manguera Teflón de 1 m con acoplamiento Suministro Maletín de transporte
Z619R01
Accesorios SF6
Vacuómetro digital
Control de vacío en compartimentos tras la evacuación de aire o la recuperación del gas.
Ver especificaciones
Alcance 0 – 400 mbar Clase 0,1 Protección Hasta 9 bar Alimentación 2 pilas de 9 V Acoplamientos DN20 y DN8
K040R01
Accesorios SF6
Manómetro pieza T
Conexión entre el aparellaje y el carro de servicio, pensada como complemento de la serie Piccolo.
Ver especificaciones
Alcance -1 a 15 bar Manómetro NG 100 Acoplamientos DN20 en ambos lados
Z340R21
Accesorios SF6
Juego de adaptadores en maletín
Adaptadores para las conexiones de compartimentos de gas más usadas en el mundo.
Ver especificaciones
Diámetros DN6, DN7, DN8, DN12 y DN20 Incluye Piezas de transición de cierre automático Adaptadores ASEA y Siemens Suministro Maletín plástico portátil
Z340R40
Accesorios SF6
Juego de adaptadores DN8
Piezas de transición DILO DN8 con principio de estanqueidad de cierre automático.
Ver especificaciones
Diámetro DN8 Emisiones Ninguna al acoplar y desacoplar Incluye Adaptador ASEA y válvula Michelin
Z340R41
Accesorios SF6
Juego de adaptadores DN20
Piezas de transición DILO DN20 para las conexiones más habituales de aparellaje.
Ver especificaciones
Diámetro DN20 Transición DN20 / DN8 Incluye Adaptador Siemens y válvula Michelin
Z340R42
Accesorios SF6
Juego de adaptadores DN20 para medida
Adaptadores orientados a instrumentos de medición, con reductor de presión incluido.
Ver especificaciones
Reductor De presión para SF6 Mangueras DN6, DN7 y DN12 Botella Conexión de 1 pulgada
3-1121-R003
Válvulas y acoplamientos
Acoplamiento rápido DN20
Cierre de estribo para acoplar y desacoplar mangueras DN20 sin pérdida de gas.
Ver especificaciones
Diámetro DN20 Presión Hasta 10 bar Compatibilidad Conectores con ranura DILO versión 2 (sellado V2) Uso Ensayos finales en fabricación GIS
Z446R04 · R06 · R05
Accesorios SF6
Enrollador de manguera móvil
Unidad móvil que almacena hasta ocho mangueras y permite tratar varios compartimentos a la vez.
Ver especificaciones
Capacidad 3, 6 u 8 mangueras DN20 Conexión Manguera DN40 hacia la instalación Transporte Cuatro ruedas direccionales Bastidor Acero
3-442-R001
Accesorios SF6
Juego de protección en el trabajo
Protección personal frente a los productos de descomposición tóxicos del SF6 tras el apagado de arco.
Ver especificaciones
Incluye Overol desechable Respiración Media máscara Vista Gafas de protección total Manos Guantes de protección Otros Casco y barril plástico
Z415R04 / Z415R03
Accesorios SF6
Dispositivo perforador estanco al gas
Recupera el SF6 de compartimentos sellados de por vida que salen de servicio, evitando su emisión.
Ver especificaciones
Acoplamiento DILO DN20 de cierre automático Filtro Sinterizado integrado Fresa Carburo de tungsteno Z415R03 Con aparato para soldadura de pernos
B152R94
Supervisión de gas
Caudalímetro másico con llenado automático
Registra las cantidades rellenadas y ejecuta el llenado automático del compartimento.
Ver especificaciones
Pantalla Táctil color 5,7" Unidades kg, lbs, bar, kPa, MPa y psi Memoria 100 mediciones con nombre Resolución 5 g Datos USB o inalámbrico
K091R67
Supervisión de gas
Balanza electrónica para botellas, versión confort
Balanza con acumulador interno e interfaz serial para intercambio de datos o monitorización.
Ver especificaciones
Rango Hasta 120 kg con taraje Resolución 10 g Precisión ± 20 g Protección IP65 Interfaz Serial
¿No encuentra la ficha que necesita? Algunos productos no tienen una ficha pública disponible. Solicítela y nuestro equipo técnico se la enviará por correo.
Solicitar ficha
SF6 20 KG
